展品描述

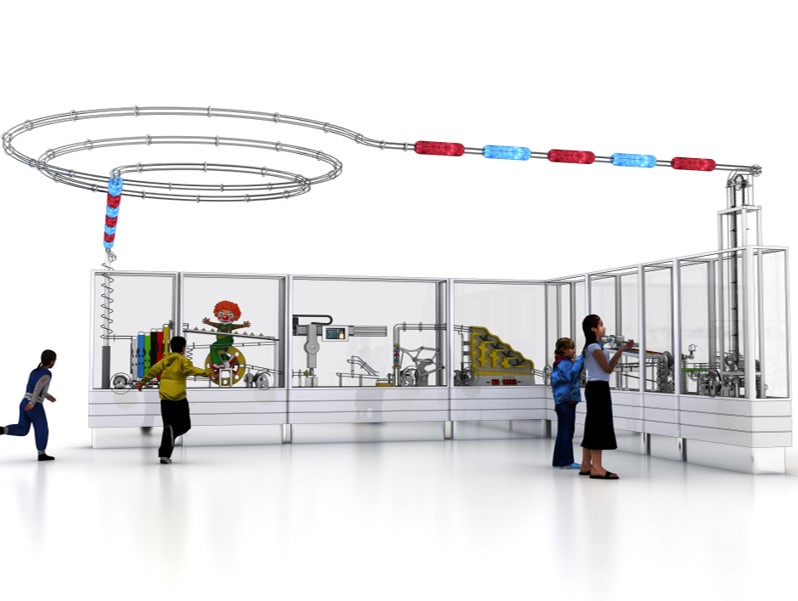

展品主要由车轮机构、提升下降机构、机械手机构、连杆提升机构、旋转机构、转轮机构、二进制、齿轮提升机构、分色机构、翻转链条机构等组合而成。参与时，观众转动相应机构上的手轮或触摸屏幕进行操作，使小球顺利通过该机构到达下一个机构，最终实现将小球从起点运送到终点的目的。
展示形式及目的
展项通过机电互动的形式，让参与者通过互动操作让小球通过一个又一个展项，充满了趣味性的同时，让参与者能够直观的了解体验各类机械传动机构的运作过程。
展品内容
机械传动在机械工程中应用非常广泛。所谓机械传动，主要是指利用机械方式传递动力和运动的传动。
机械传动分类：①靠机件间的摩擦力传递动力和运动的摩擦传动，包括带传动、绳传动和摩擦轮传动等。②靠主动件与从动件啮合或借助中间件啮合传递动力或运动的啮合传动，包括齿轮传动、链传动、螺旋传动和谐波传动等。
几种传动方式介绍
带传动：利用带作为中间挠性件来传递运动或动力的一种传动方式。带传动的基本原理是依靠带和带轮之间的摩擦力来传递运动和动力。
齿轮传动：由分别安装在主动轴及从动轴上的两个齿轮相互啮合而成。齿轮传动是应用最多的一种传动形式。
链传动：由两个具有特殊齿形的的齿轮和一条闭合的链条所组成，工作时主动连轮的齿与链条的链节相啮合带动与链条相啮合的从动链轮传动。
蜗轮蜗杆传动：当一个齿轮具有一个或几个螺旋齿，并且与涡轮（类似于螺旋齿轮）啮合而组成交错轴传动时，这种传动称为蜗杆传动。
螺旋传动：利用螺杆和螺母组成的螺旋副来实现传动要求的，主要用于将回转运动变为直线运动，同时传递运动和动力。
展品操作流程
展品外形尺寸
| 长 | 宽 | 高 | |
| 整体尺寸 | 7 | 6 | 2.8 |
展品组成
1、主要材料清单：
| 主要零部件名称 | 主要材料 | 加工工艺 |
| 台体组件 | Q235A板+Q235方管 | 激光下料，钣金折弯，防锈、喷塑 |
| 防护组件 | 透明亚克力 | 雕刻机下料 |
| 轨道 | 不锈钢 | 定制 |
| 车轮机构 | 不锈钢+透明亚克力 | 车床、磨床、铣床；雕刻机下料、UV印 |
| 提升下降机构 | 不锈钢+有色聚甲醛 | 车床、磨床、铣床 |
| 机械手机构 | 铝6061+不锈钢+有色聚甲醛 | 车床、磨床、铣床 |
| 连杆提升机构 | 铝6061+不锈钢+有色聚甲醛 | 车床、磨床、铣床 |
| 旋转机构 | 铝6061+不锈钢+有色聚甲醛 | 车床、磨床、铣床 |
| 转轮机构 | 铝6061+不锈钢+有色聚甲醛+透明亚克力 | 车床、磨床、铣床；雕刻机下料、UV印 |
| 二进制 | 不锈钢+有色PE+PVC | 车床、磨床、铣床；雕刻机下料 |
| 齿轮提升机构 | 铝6061+不锈钢+有色聚甲醛 | 车床、磨床、铣床 |
| 分色机构 | 不锈钢+透明亚克力+有色ABS | 车床、磨床、铣床；雕刻机下料、UV印 |
| 翻转链条机构 | 铝6061+不锈钢+有色聚甲醛 | 车床、磨床、铣床 |
2、主要设备清单：
| 名称 | 规格 | 单位 | 数量 |
| 漏保 | 1P+N，16A | 件 | 1 |
| 开关电源 | DC24V,200W | 件 | 2 |
| 开关电源 | DC12V,100W | 件 | 2 |
| 传感器 | NPN,NO | 件 | 5 |
| 继电器 | DC24V | 件 | 6 |
| 步进电机 | 42步进 | 件 | 1 |
| 步进电机 | 57步进 | 件 | 3 |
| 步进电机 | 86步进 | 件 | 1 |
| 主控板 | ARM定制 | 件 | 3 |
| 串口屏 | 10.1寸，电容触摸 | 件 | 1 |
| 颜色传感器 | 串口 | 件 | 1 |
环境要求
| 类别 | 要求 |
| 地面承重 | 400Kg/m2 |
| 用电功率 | 220v/6000w |
| 是否需要给排水 | □给水□排水□给排水 |
| 是否需要连接网络 | □是否 |
| 环境光需求 | 普通灯光 |
日常管理
1.全天开放，无需专人值守，但需看护；
2.上电自动开启，断电自动关闭。
维修维护
普通维护。
