展品名称：风力发电

一、基本情况

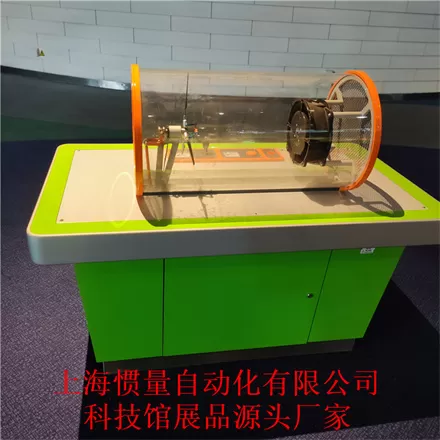

1.展品外观示意图

2.展品简介

展品主要由桨叶（标记1）、风机（标记2）、启动按钮（标记3）、旋钮（标记4）、风速表（标记5）、手柄（标记6）、液晶显示器（标记7）、展台（标记8）等组成。风速表显示风速大小，液晶仪表上显示叶片转速、桨距角及发电效率等参数。观众按下启动按钮，启动风机，通过调节旋钮，设定不同的风速。观众通过操作手柄，可以调节桨叶桨距角，观察液晶仪表上的发电功率、叶片桨距角和转速等参数，使在风速改变的情况下，风力发电的功率始终稳定50％-75％之间。

3.展示目的

展品通过机电互动的方式，展示了叶片桨距角对风力发电功率的调节作用。

4.展品知识点

风力发电机采用变桨距控制，通过调整叶片迎风角度，来进行功率调整，桨距角是指风机叶片与风轮平面的夹角。调节桨距角的目的主要是：（1）启动，获得比较大的启动扭矩，来使叶轮克服驱动系统的空载阻力矩；（2）限制功率输出，在额定风速后，使功率平稳，保护机械和电路系统，同时可以降低载荷；（3）刹车，提供很大的气动阻力，使叶轮的转速快速降低，避免机械刹车造成的惯性力太大而造成的伤害。

5.展品操作流程：

6.注意事项

1）风机、桨叶处均需设计防护装置，防止异物、头发被卷入；

2）桨距角调节机构合理可靠

7.展品外形参考尺寸（单位：米）

	长	宽	高
整体尺寸	2.2	1.3	1.7

8.展品组成

1）主要材料清单

主要零部件名称	主要材料	加工工艺
展台	30#方管+2mm冷轧钢板+人造石台面	防锈、烤漆
亚克力罩	12mm高透有机玻璃	/
进、出风口	304不锈钢网+30#方管+2mm冷轧钢板	防锈、烤漆
手柄	工程塑料+不锈钢

2）主要设备清单

名称	规格	数量
风机	可调速轴流风机	1个
风力机组件	桨距角可调风力发电机	1套
电机	/	1个
风速表	指针式	1个
液晶显示屏	不小于6.5寸电容式液晶显示屏	1个
桨距角调节机构	/	1套

二、展品运行管理

1.日常管理

1）全天开放，无需专人值守，需巡视。

2）上电自动开机，断电自动关机。

2.维修维护

检修门设置合理，展品设备及部件可正面拆装检修。

三、施工条件

1.环境要求

类别	要求
地面承重	≥3500N/㎡
用电功率	220v/3000w
是否需要给排水	□给水 £排水 □给排水
是否需要连接网络	£是 R否
环境光需求	正常
